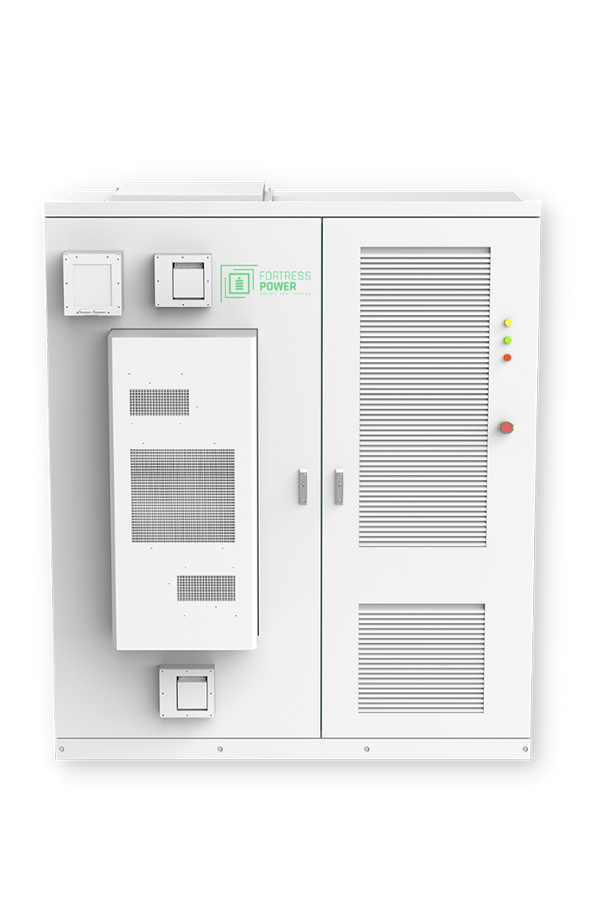

Sistema de almacenamiento de energía eSpire Mini
Solución llave en mano totalmente integrada y preconfigurada
El sistema de almacenamiento de energía eSpire Mini es una solución llave en mano totalmente integrada y preconfigurada para grandes proyectos residenciales y comerciales ligeros (3Ph 208/480Vac @60Hz). eSpire Mini tiene numerosas aplicaciones, como microrredes, copias de seguridad, ahorro de picos fuera de la red, tiempo de uso, autoabastecimiento, respuesta a la demanda y central eléctrica virtual (VPP). Con opciones de acoplamiento de CA y CC, instalación interior y exterior y capacidad escalable de 81-266 kWh por unidad, el eSpire Mini es perfecto para su próximo proyecto.
Características del producto
Solución llave en mano para una instalación rápida
El sistema de paquete preconfigurado y totalmente integrado reduce el tiempo de instalación in situ; incluye inversor(es), bandejas de baterías, bastidores, BMS, controlador de microrred, HVAC, supresión de incendios, conmutador de conexión en isla y carcasa apta para exteriores.
Controles de microrred incorporados
Capacidad de integración con energía solar, grupos electrógenos, energía eólica, microturbinas, servicios públicos u otros recursos energéticos distribuidos.
EMS Inteligente Adaptable / Gestión de Flotas
Software inteligente para reducir el coste de la electricidad, prepararse para la resiliencia y maximizar el retorno de la inversión. Operación y mantenimiento remotos para múltiples emplazamientos.
Tecnología segura y protección multinivel
Química de fosfato de hierro y litio (LFP) de nivel 1 para el máximo nivel de seguridad, estabilidad térmica y fiabilidad; Un sistema integrado de gestión de baterías (BMS) multinivel supervisa, optimiza y equilibra el sistema.
Fácil y flexible de ampliar (Easy scalability)
Esta solución modular apta para exteriores puede ampliarse en función de las necesidades de energía y potencia a 208 V CA o 480 V CA con un máximo de 2 unidades en paralelo.
Excelente asistencia local
Nuestro equipo de asistencia técnica con sede en EE.UU. puede ayudarle desde el diseño del proyecto hasta su finalización.
| Capacidad de la batería | 81/122/184 kWh | 122/184/246 kWh | 184/266 kWh |
| Datos CC | |||
| Química de la batería | Fosfato de litio e hierro | ||
| Ciclo de vida celular | 80% Retención con 6.000 ciclos @ 1C, 25oC | ||
| Especificaciones de la célula | 3,2Vcc / 100Ah | ||
| Configuración de célula/paquete | 2P16S | ||
| Especificaciones | 51,2 V / 200 Ah | ||
| Pack Energía nominal (kWh) | 10,24 kWh | ||
| Configuración del bastidor de cadenas | 1P8S/1P12S/2P9S | 1P12S/2P9S | 2P9S/2P13S |
| Bastidor Tensión nominal | 410/614/460 Vcc | 614/460/614 Vcc | 460/665 Vcc |
| Rango de tensión | 350 - 750 Vcc | ||
| Interfaz de comunicación BMS | RS485 vía serie, Ethernet vía Cat 5 o Cat 6 | ||
| Protocolo de comunicación BMS | Modbus RTU, Modbus TCP | ||
| Datos de CA | |||
| PCS Potencia nominal CA | 30 kW | 60 kW | 90 kW |
| Tensión nominal de red | 3Ph 480 Vca/208 1 Vac | 3Ph 480 Vca/2082 Vac | 3Ph 480 Vac/208 <strong>2) Vac</strong |
| Potencia máxima de carga/descarga continua | 30 kW | 60 kW | 90 kW |
| Rango de tensión de red | ± 15% / ± 10% | ||
| Corriente nominal CA | 36,1 / 83,3 amperios | 72,2 / 166,5 amperios | 108,3 / 250 amperios |
| THDi de salida | ≤ 3% | ||
| Temporización del interruptor de transferencia automática | 20 ms | ||
| Gama de frecuencias de red | 50 Hz / 60 Hz ±2,5%. | ||
| Factor de potencia conectado a la red | 1 (líder) ~ 1 (rezagado) | ||
| Configuración del cableado | Trifásico 4 hilos (configuración 3P4W) | ||
| Entrada FV (sólo acoplada a CC) | |||
| Potencia de entrada FV | 45 kW | 90 kW | 135 kW |
| Rango de tensión de entrada FV | 200 - 810 Vcc | ||
| MPPT por regulador de carga | 3 3 (3 x 35A) | ||
| Datos generales | |||
| Dimensiones sin espacio libre (An x Pr x Al) | 82,7 x 51,18 x 97,05 pulgadas (2100 x 1300 x 2465 mm) | ||
| Peso de todo el sistema | Hasta 8860 lbs | ||
| Grado de protección de la caja | NEMA 3R / IP54 | ||
| Temperatura de funcionamiento | -30 C a 55 C (-22 F a 131 F) | ||
| Humedad relativa | 0 ~ 90% (Sin condensación) | ||
| Altitud máxima | 3.000 m (10.000 pies) | ||
| Nivel de ruido | 70 dB | ||
| Sistema de refrigeración | Refrigeración por aire forzado | ||
| Interfaz de comunicación | RS485, Ethernet, HMI | ||
| Certificados | UL1973, UL9540(A), UL1741-SB, IEEE-1547, IEEE-519, UL9540 (CEC, SGIP pendiente) | ||
1Sólo la configuración PCS de 30 kW tiene salida de 480/208 Vca. 2 Se requiere un transformador externo para la reducción de 208 Vca. 3 Cada MPPT tiene 2 entradas de cadena.
